Inside 99RS und die Suche nach dem Digitaleingang

[MeisterEIT]

Hi,
auf der Suche nach einem Digitaleingang hab ich das 99RS demontiert.

Eigentlich schon etwas enttäuschend.

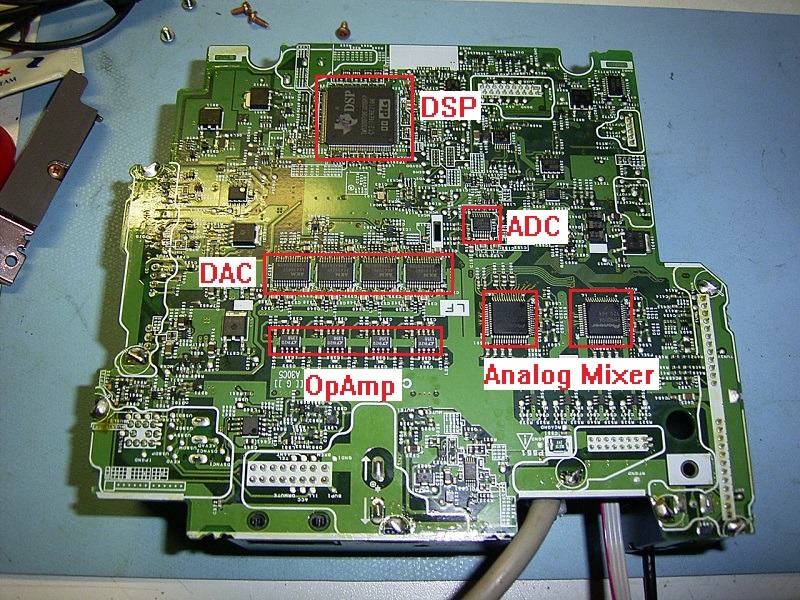

DSP: TMS320D708E001BRFP
DAC: AK4396VF
ADC: AKM5381VT
OpAmp: LT1358
Analogmixer: PM9009A

Eigentlich nicht schlecht, aber trotzdem hab ich es mir anders vorgestellt.
Ich bin einfach mal davon ausgegangen, dass die ganze Lautstärkeregelung direkt im DAC gemacht wird.
Ist aber nicht so.

Aus dem DSP in die DAC.
DAC zu OpAmp.
OpAmp zu Analogmischer.
Line Out.

Ein wenig entsetzt bin ich schon, dass die über den Analogmixer gehen.
Dazu kommt noch, dass auch die Aux In, Ip-Bus-Audio und Radio über den den gleichen Analogmixer gehen.

Wenigstens haben die für Links und Rechts einen eigenen PM9009A. Zwei Stück sind drauf.

Überall die Elektrolyt Kondensatoren im Signalweg. Die ganzen kleinen Dinger sind alle im Signalweg.



[Katanaarthur]

Mein Alpine IVA-D105 sah nicht anders aus. Das wirst du überall finden



[schallundrauch]

Elkos sind nicht ganz so schön, aber dass die Lautstärke Analog gemacht wird kann ich gut verstehen, so kann man die volle "Bandbreite" des DAC nutzen, ich vermute mal dass eine Digitale LS-Regelung den Dynamikumfang hörbar verschlechtern würde.

Gruß Schall



[MeisterEIT]

Hi,
es gibt aber DACs, die einen analogen OUTputsteller schon drin haben.
Das wäre dann viel cooler. Direkt vom DAC auf Linetreiber und an die Line Out
Grüße



[MeisterEIT]

Moin,

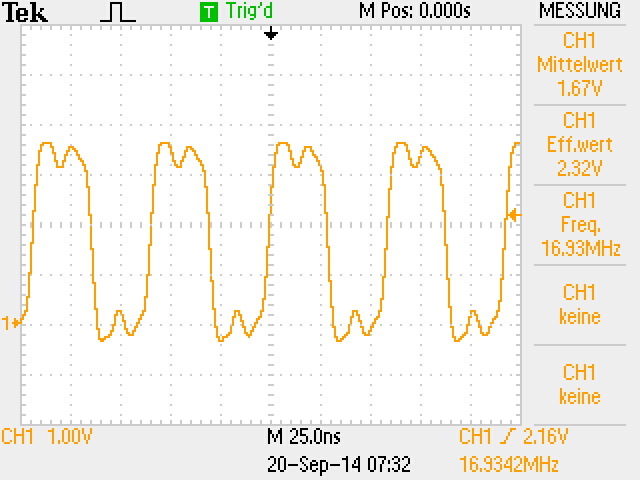

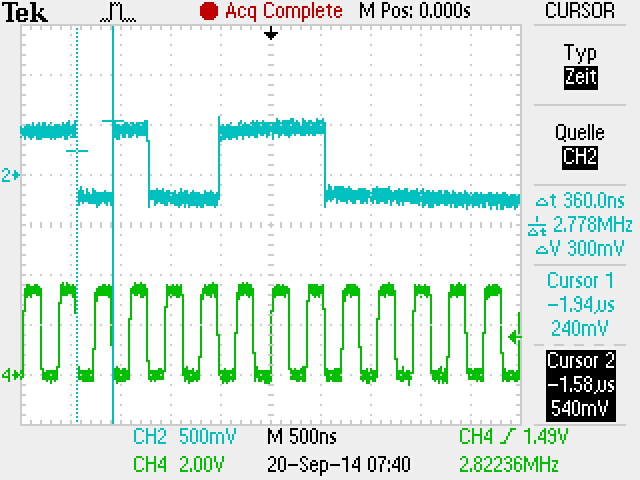

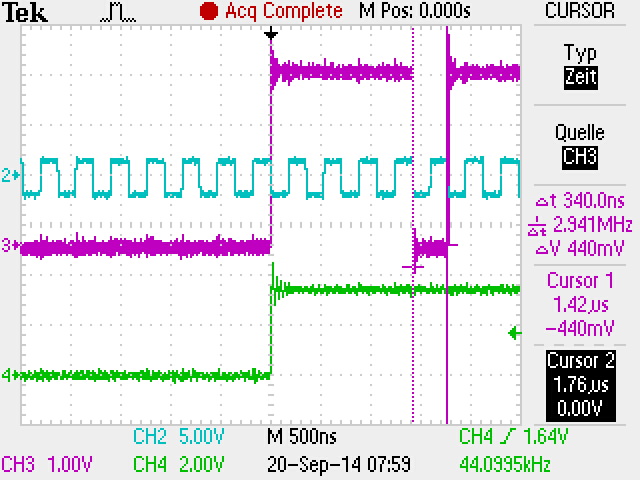

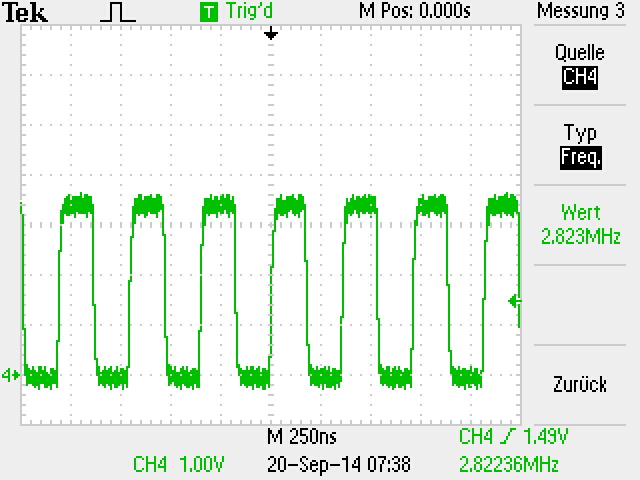

DACs und ADCs laufen mit 16,93MHz MasterClock. 24Bit, 44,1kHz und 384fs.

Im Prinzip könnte man den ADC abklemmen und einen Digitaleingang draus machen. Blöd ist nur, dass alles Synchron ist. Man müsste die Digitalquelle auf die Masterclock syncen oder man braucht einen Samplerateconverter der zwei Masterclock Eingänge hat.

Grüße



[MeisterEIT]

Hi,

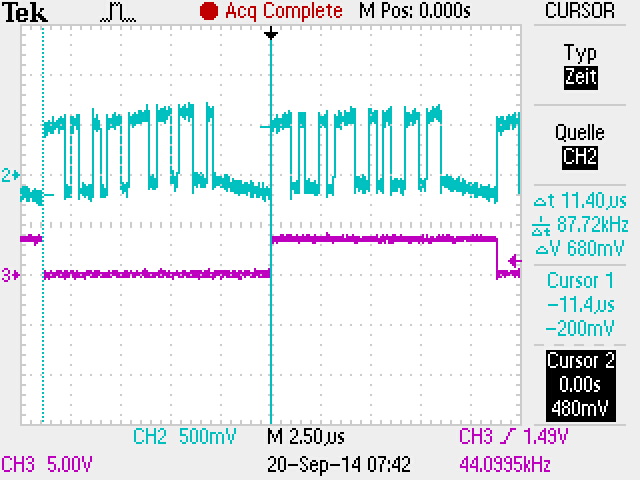

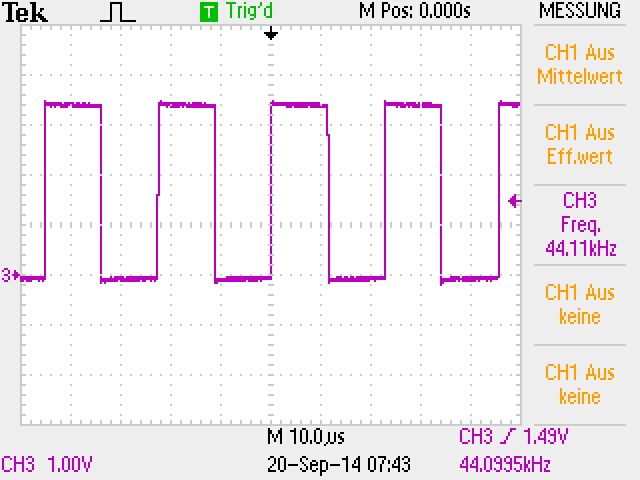

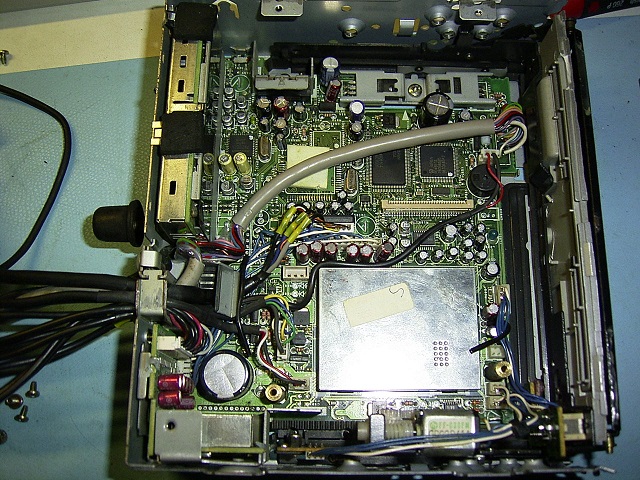

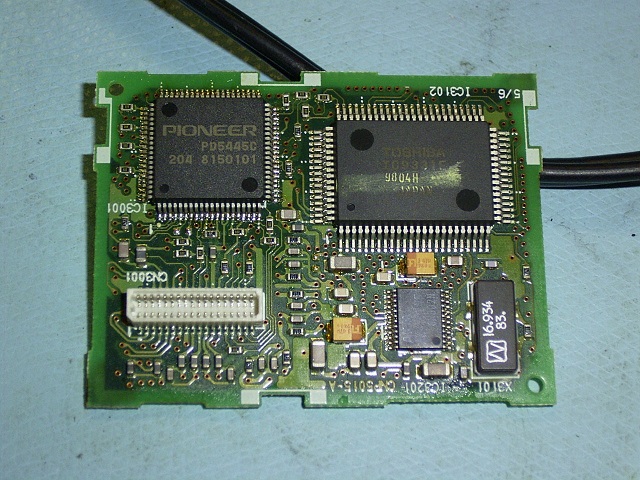

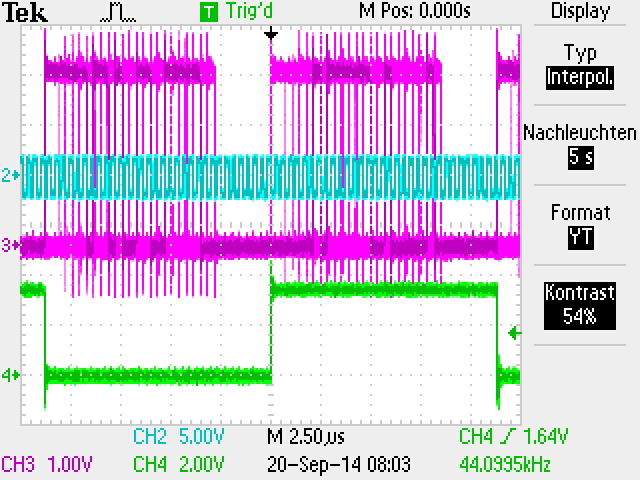

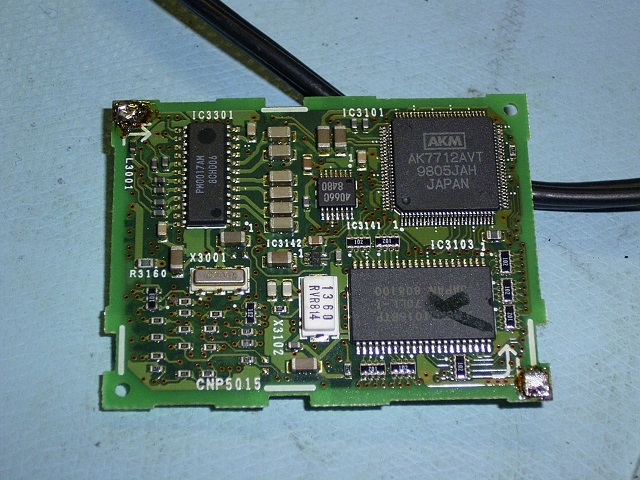

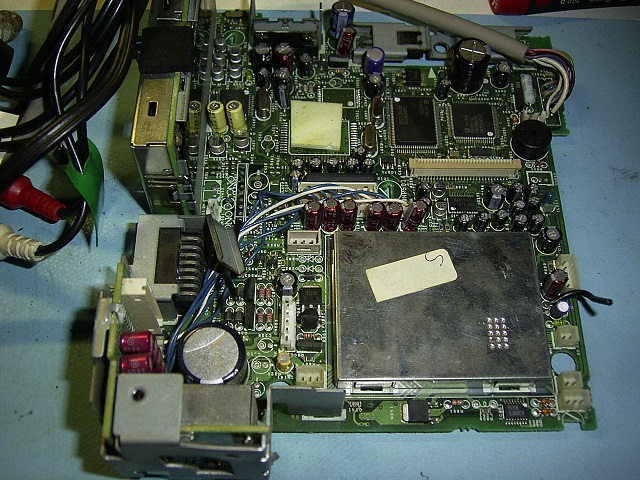

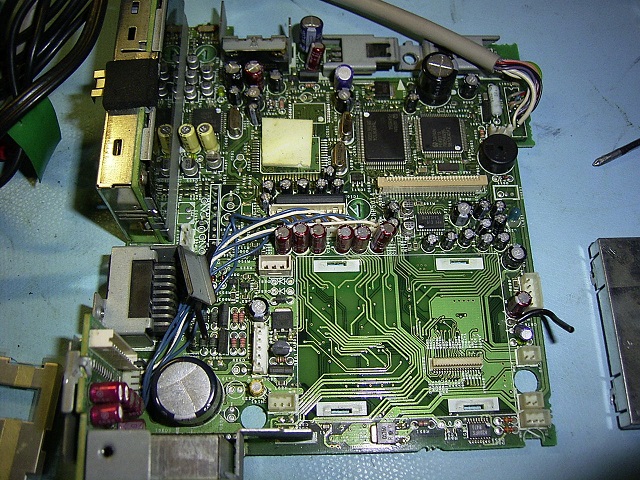

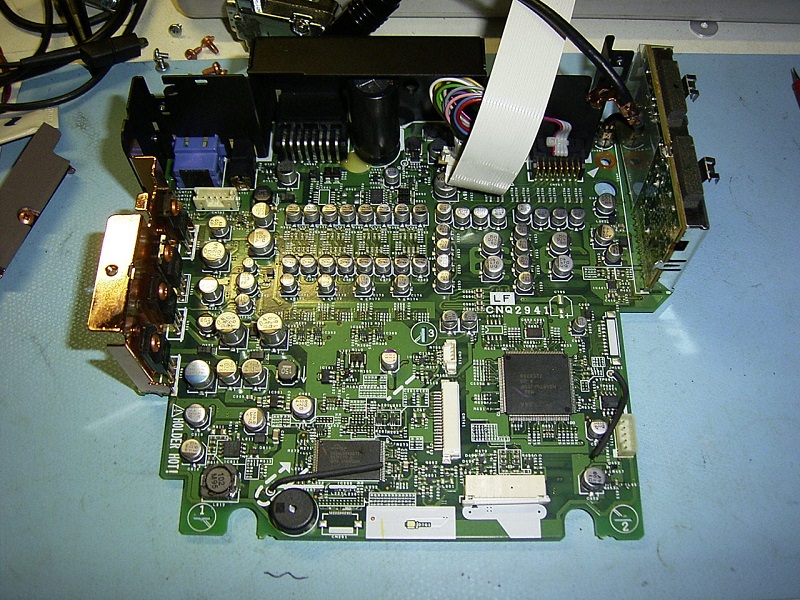

hier mal paar Bilder vom 99R

10 Jahre Unterschied.

Grüße
