Forge - Audio DSP Projekt

Sparki schrieb:
Zumindest hat keiner in der Forge Familie ein Wertverlust zu beklagen
Zum Vergrößern anklicken....

Was man verlangt und was man bekommt sind in der Regel zwei paar Schuhe :lolschild:

Schön das es weiter geht.
Ein schönes Display mit "dem wichtigsten" a la Alpine Rux oder Helix Director (plug n play) wäre doch mal schön... Oder gibt es da was offizielles? Ich rede von keiner Bastellösung!

Etwas offizielles wird es nicht geben, so viel ist klar.

Ich find's gut das Mark weiter am Optimum feilt, die Konkurenz ruht ja auch nicht.
Aber das Projekt, dass diese Verbesserungen noch hörbar macht, muss erst noch gebohren werden.

Hätte er nur die Zeit dann währen wohl auch Endstufen denkbar aber man weiß ja nie das Genie ruht ja nicht.:liebe:
Bauteil bedingt eine V5 inkl. neuem DSP-Core 1 statt wie bisher 3 danach soll wohl die Next-Gen übernehmen Wir reden von ende 2019/2020 ?

Wir lassen uns gerne überraschen :beer:
An dieser stelle nochmals ein großes Dankeschön 🙂

Sparki schrieb:
Hätte er nur die Zeit dann währen wohl auch Endstufen denkbar aber man weiß ja nie das Genie ruht ja nicht.:liebe:
Bauteil bedingt eine V5 inkl. neuem DSP-Core 1 statt wie bisher 3 danach soll wohl die Next-Gen übernehmen Wir reden von ende 2019/2020 ?

Wir lassen uns gerne überraschen :beer:
An dieser stelle nochmals ein großes Dankeschön 🙂
Zum Vergrößern anklicken....
Den Stoff hätt ich auch gern 🙂

4 Wege Aktiv mit Keramik und Amt plus feinste Stufen plus Forge.... lecker lecker... 🙂

Freut Euch erst mal aufs neue Software Update 🙂
In Zukunft werden noch paar Leckerbissen kommen aber alles zu seiner Zeit

Sparki schrieb:
In Zukunft werden noch paar Leckerbissen kommen aber alles zu seiner Zeit
Zum Vergrößern anklicken....
Gib doch mal ne Richtung an.
Dann kann jeder Einzelne entscheiden, ob sich das Warten ev. lohnt.

Und freundlich grüßt
der Simon​

Hallo,

rein von den Eckdaten in der Firmware unterscheidet sich der 96ELN-3 kaum vom 96ELN, die Änderungen liegen primär in der Hardware.
- 12W DCDC Wandler
- 6Layer PCB für die AD/DA-Sektion mit Masse-Domänen, Widerstand-Abgeglichene-Leiterbahnen zu den I/V-PCB
- ES9311Q für die Spannungs-Versorgung der ESS-DA, VRef über 0.05% Mess-Widerstände L/R getrennt
- ES9038PRO
- OPA1612, einer der Beste Dual-OPA
- 4Layer PCB für die I/V, Widerstand-Abgeglichene-Leiterbahnen, symmetrischer Aufbau

Ein paar Eindrücke :

AD/DA 6Layer (nur 3 Signal-Layer sichtbar)

I/V 4Layer
100% von Hand bestückt, 1000 Bauteile, über 20 Arbeitsstd. pro Einheit

Was die Zukunft so bringt ... in der aktuellen 96er-Serie ist die Hardware am Limit, in der Firmware und GUI geht aber noch was :
- Firmware : Biquad-Typ "Phase-Shift"
- GUI : Phasen-Anzeige
- GUI : Import REW-Daten

An dem Nachfolger für der aktuelle 96er V4.0-Serie wird schon gearbeitet, mit neuen DSP-Core, Leistungsfähiger, mehr Speicher, so das auch IIR/FIR-Kombinationen möglich sind.

Parallel dazu kommt eine ganz neue Serie, die ihre Anfänge in den schon 2014/2015 gestarteten Projekt hatte, Layout-Entwürfe wurden 2015 auf den norddeutschen Treffen gezeigt.

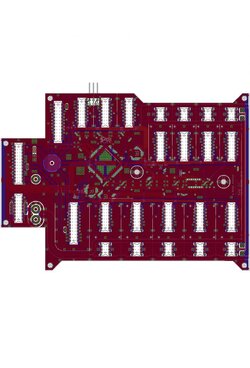

Hier noch mit einem unterliegenden Mainboard mit Steckplätze für 5 Output, 1 COM, 4 analog Input, 2 digital Input, DSP-Core, NT und NT-DCDC

Mainboard
Das Konzept verbrauchte aber noch zuviel Platz und war nicht flexible genug, konnte zwar erweitert werden, aber µF-Leitungen anzuschließen ist nicht jedermanns Sache.
Trotzdem konnten einige Elemente, Ideen und vor allen die Erfahrung ihren Weg in das neue Konzept finden :
- Steckkarten als Einschub, ähnlich 19"-Technik nur schlanker
- Raspberry PI ersetzt die MCU
- Web-Interface
- TCXO gestützter Clock-Generator mit noch höherer Genauigkeit
- Clock-Layout über LVDS
- drei Clock-Domänen für die Input-Kanäle
- max. 14 Kanal Input
- kein Limit bei der Anzahl der Output-Kanäle
- keine Trennung bei Input- und Output-Slots, es gibt nur noch IO-Slots
- 192k Sample (später 384k Sample, Komponenten mit 192k und 384k können kombiniert werden)
- Karten sowohl für CarHifi als auch für HomeHifi verwendbar

MfG Mark Duprau

download.forgeaudio.de
EMail md@forgeaudio.de
Facebook www.facebook.com/forge-audio

Zuletzt bearbeitet:
Hallo zusammen,
brauche ich für eine Preset Umschaltung einen Schalter oder Taster ?
Gruß Andreas

Wäre auch für Taster. Die bei den Inkrementalgebern sind ja auch Taster.

Presetumschaltung (nicht Lautstärkeregelung) ist doch beim Forge über den Status von 3 Events möglich - unter anderem ein Ground Switch. Daher braucht man zur Umschaltung zwischen 2 Presets einen Schalter, für 4 Presets 2 Schalter und für 8 Presets 3 Schalter.
Oder halt das ganze integriert in einem Drehschalter: http://www.mercateo.com/p/115-13549137/Stufenschalter_3_Bit_Gray_Code_8Pos.html

Da die Events ja permanent überwacht werden würde der DSP ja nur umschalten solange der Taster gedrückt bleibt.

Von Ansteuerungen mit bistabilen Relais mal abgesehen.

Puh Carhifi DSP mit ESS9038 Pro ?
Sehr geil.....
Könnte ich fast in Versuchung kommen, aber ich wart ma bis da was mit der Modulartechnik kommt
