Hilfe beim Bau von Standlautsprechern

Also ich wird trotzdem mal zum Felix düsen und die Dinger messen, damit ich hinterher klüger bin.
Ob ich dann diese Chassis nutze oder den Mivoc Bausatz (der in der Tat interessant ist) steht noch in den Sternen....

der Jubi Satz von Mivoc. steht hier noch einer als BR Standlautsprecher rum.

die kleinen Dinger können erstaunlich Bass.

FALLS du Interesse daran hast, melde dich, bei mir steht das Pärchen praktisch ungenutzt (ca.1/2 Jahr in der Studentenbude meiner Schwester) seit Jahren in (optisch) schrecklichen Gehäusen und wartet auf Wiederverwertung/Verkauf - natürlich auch liebend gerne OHNE Gehäuse!

zum lernen kann ich auch wie meine Vorredner eigentlich von mehr als 2 Wegen nur abraten. wie wäre es, mal nur mit Bass anzufangen? einfach mal ein BR Gehäuse, das mal bis 350/400 Hz schön sauber läuft basteln und hinbiegen. Dann hast du nächmlich schon den TMT Bereich beinahe abgedeckt...

@wsl: Wo du wohnen?
Hörung möglich?
Hätte vlt Interesse :)

88099,

kannst gerne mal vorbei kommen, bin da sehr flexibel.

Na gut, ist auf jeden Fall vorgemerkt!
Mal sehen wann ich bisle Zeit und Sprit übrig hab :)
Würde mich melden!

So....
Nun will ich hier mal wieder was schreiben:
Habe die TSP von den 20er Infinitys gefunden!

Anbei die Daten:
Schalldruck: 88dB 1W/1m
37Hz - 3900Hz
Fs = 42Hz
Qms = 3,7
Qes = 0,42
Qts = 0,38
Vas = 37,6l
Re = 7,23Ohm
Mms = 33,27

Also zusammengefasst:

Infinity G1308A (20cm Bass)
Schalldruck: 88dB 1W/1m
37Hz - 3900Hz
Fs = 42Hz
Qms = 3,7
Qes = 0,42
Qts = 0,38
Vas = 37,6l
Re = 7,23Ohm
Mms = 33,27


Infinity 1306A (16cm TMT)
4 Ohm,
6.5'',
150 Watt,
Schalldruck 88dB 1W/1m,
50Hz-5600Hz,
Qms=2.9,
Qes=0.40,
Qts=0.37



Infinity G1305A (13cm Mitteltöner)
5" Mittelton Lautsprecher
extrem leichte "CMMD - Alu - Keramik Membrane"
Doppelmagnet Antrieb - geschirmt durch Gegenpolmagnet und Abschirmkappe
12 Ohm
89db
55 - 5500Hz
Gummisicke
Max. belastbar bis 100Watt bei empfohlener Trennung ab ca. 160 Hz.
Weitaus höher belastbar.
Robuster Stahlkorb
Durchmesser: 13,9cm
Einbauöffnung: ca 11cm
Membrandurchmesser: ca 10,5cm
Gesamthöhe: 8cm
Gewicht: ca 1,180KG
Magnet- Durchmesser inkl. Schirmung: 8,9cm
25mm Schwingspule mit einer Höhe von 15mm
Befestigungslochkreis: ca 12,5 cm
Fs. 55Hz
Qt. 0,59
VAS. 13,3l



Nun fehlen noch Daten der Hochtöner.
Die wird ich aber noch besorgen.
Trotzdem möchte ich mit dieser Komponentenauswahl nun mal ausprobieren, richtige Standlautsprecher zu bauen.
Es MUSS nicht jeder Treiber verbaut werden, es können auch welche mehrfach verbaut werden.
Hauptsache es klingt am Schluss :hippi:

Hat jemand Bauvorschläge?

Wenn du schon darauf bestehst unbedingt diese Chassis zu benutzen würde vorschlagen eine 3 Wege Box oder eine 2,5 Wege Box zu bauen. Die 12 Ohm Lautsprecher können Probleme bereiten daher würde ich diese meiden.

Also

Hochtöner,
16cm Chassis
und 20cm Chassis

Und für jeden dann nen passendes Gehäuse berechnen.

Gehäuse berechnen ist der leichte Teil.... wenn der HT hinten geschlossen ist, benötigt der kein eigenes.

Er is geschlossen.

Also wie fang ich an?
Gibt es bestimmte Abstimmfrequenzen für "Räume" ?
Wie sind die Indikatoren, ob eher ein BR oder GG oder sonstwas sinnvoll wäre?

Edit:
Hab das mal im BassCAD versucht....
Iwie komm ich net weiter....
Habe die Daten mal hier eingegeben:

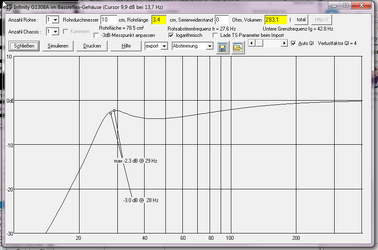

1308A Berechnung.png
Woher kriege ich die ersten 2 Werte?
Und was machen die unteren Werte dort? Die stimmen garnicht, was suchen die da? :P

Diese Empfehlungen habe ich erhalten:

1308A Berechnung2.png
Habe dann mal auf Bassreflex geklickt zum ausprobieren.

Und bekam DIESEN Vorschlag:
1308A Berechnung3.png


Da ich nicht vor habe, ein BR Gehäus emit 200 Litern zu bauen frage ich:
Wo liegt mein Fehler :O

Zuletzt bearbeitet:
Update:
Wenn ich den Haken bei "Lade TS Paramater bei Import" mache, zeigt er mir andere Werte an...

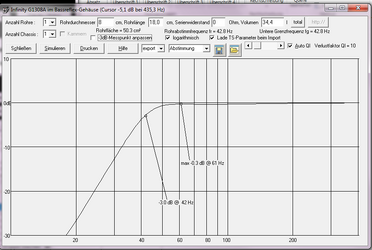

1308A Berechnung4.png

Mit Abstimmung "Tip" hätte das auch gefunzt.
Und schon ist die erste Gehäuseberechnung fertig. Hab mal einen Quercheck mit dem Strassacker-Rechner gemacht.
Passt so.

Den Serienwiderstand bei passiv aber nicht bei 0 Ohm lassen, das gibt auch falsche Gehäusegrößen.

Was is denn genau der Serienwiderstand?
8 Ohm oder wie?

Damit ist der Widerstand in Summe aus Weichenbauteilen, Kabeln usw. gemeint.
Mit 0,5 bis 0,8 Ohm ist da in etwa zu rechnen. Mach aber an der Simu kaum einen Unterschied. 4-5 Liter mehr Volumen.
Trotzdem auf die 35 Liter simuliert ändert sich so gut wie nichts. Am Ende muss eh mit der Rohrlänge die nach Hörgeschmack
richtige Abstimmung gefunden werden.

Also dann komm ich auf folgendes:
Rohrdurchmesser: 10cm
Rohrlänge: 27,7 cm
Volumen: 40,8l
Bei Serienwiderstand 0,5Ohm
Rohrabstimmfrequenz = 40,5 Hz
Untere Grenzfrequenz = 39,3 Hz

Sinnvoll wäre ein Testgehause zu bauen, z. B. mit 50 Liter und in einer höhrprobe das optimale Volumen zu ermitteln. Kannst dir sicher sein das du einer der wenigen bist die diese LS verbauen :)

Bist du mal auf die Idee gekommen, bei Infinity nachzufragen, wie die diese Treiber verbaut haben?

Haha jap...
Ich habe bei http://www.infinityspeakers.com/ angefragt...
Ich denke das ist die richtige Adresse oder?
Die haben aber gemeint, das ist nicht von ihnen, und mich an den Autohersteller verwiesen :fp:

Dabei sehe ich dann die Infinity Intermezzo 2.6 oder ähnliche, die ziemlich nach den Chassis von mir aussehen...


Aber naja....
Ich versuchs weiter :)
