Hallo Leute,
um den Baubericht von Diskussionen fern zu halten, geht es hier erstmal weiter...

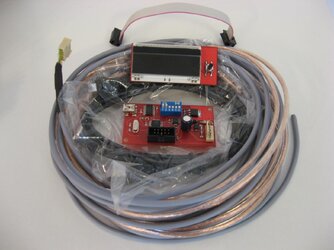

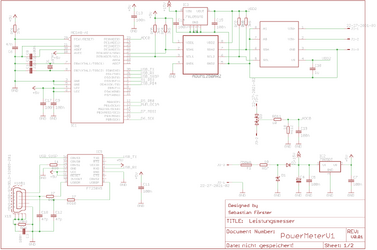

da immer mal wieder Anfragen wegen dem Leistungsmesser kommen, habe ich mal einen neuen Schaltplan gemacht. Der alte Leistungsmesser wurde ja von mir immer nur mit Hand umgelötet, auf das neue System. Heraus kam der Schaltplan wie im Bild unten zu sehen. Um zu schauen ob das auch alles passt, habe ich die Bauteile schon mal platziert. Das Neue daran ist, alles findet hinter dem Display Platz… Also keine Zusatzplatine mehr, die mit der Displayplatine verbunden werden muss.
Außerdem muss mit der neuen Platine die Software nur minimal angepasst werden. Das war ein weiterer Anspruch an mich, um überhaupt damit wieder anzufangen, da ich nicht die Zeit finde meine Programme großartig anzupassen.
Weiterhin werde ich einen gewissen Teil der Software veröffentlichen. Habe ich ja im Parallel-Thread bereits angefangen. Neu hinzu kommt noch die PC Software, die die Daten mit Graphen präsentiert. Da ja einige Informatiker und Hobbyprogrammierer im Forum unterwegs sind, hoffe ich auf rege Weiterentwicklung. Von mir auf GPL lizensiert kann jeder der die Software verbessert dazu aufgefordert werden, den Quellcode herauszurücken. Ich denke das ist eine feine Sache und führt zu netten Weiterentwicklungen in der Richtung! Quellcode Upload folgt...
Okay, zurück zur Platine…

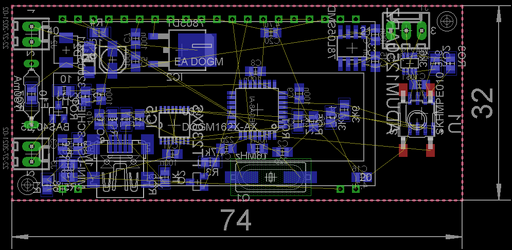

Die könnte so wie die im Angehangenen Bild aussehen…. Nur das man die noch routen muss. Wer sich das nicht vorstellen kann, hier ein kurzer Einblick:
Das Display ist vorn angelötet und der rote Taster befindet sich direkt daneben. Links unten und rechts oben befinden sich zwei Befestigungslöcher für die Platine. Alle weiteren Bauelemente verbergen sich auf der Rückseite. Darunter ein zweipoliger Anschluss für die Spannungsversorgung der Platine. Also Zündungsplus und Masse. Ein zweipoliger Anschluss um die Clipping-Messung der Bassendstufe anzuschließen. Hier kommen die Drähte der Lautsprecherterminals dran… (wer das will) und dann natürlich ein dreipoliger Anschluss für die Strom und Spannungsmessung an einer beliebigen Messstelle.
Die USB Schnittstelle die man mit dem PC Verbinden kann, sitzt natürlich etwas bescheiden, da hatte ich aber noch keine andere Idee. Vielleicht hat ja jemand eine besser. Das USB Kabel würde also hinter der Platine/Display unten herausstehen. Es gibt aber Winkelkabel. Nur leider sind die auch nicht soo schlank. Da muss man sich also am Einbauplatz, nach unten Platz lassen!
Die Software wird sich nicht ändern. Es gibt 4 Displaymenüs pro Messstelle. Da es nur eine Messstelle gibt. Also genau 4 Menüs die mit dem Taster weitergeschalten werden. Maximalwerte für Strom und Minimalwerte für Spannung, werden wie immer solange gemerkt, bis die Schaltung neugestartet wird, oder der Taster für >1,5 Sekunden betätigt wird (reset).
Menüaufbau, siehe hier: http://www.klangfuzzis.de/showthrea...Bauanleitung&p=4014372&viewfull=1#post4014372
Wird USB angesteckt, sieht man auf dem Display nur: USB Connected oder so was… Dann kann man die PC Software nutzen… dazu gibt’s hier das YouTube Video:
http://www.youtube.com/watch?v=UYjd_vqZcJc
So, also was gibt’s noch zu tun, damit es einen neuen Leistungsmesser gibt?
Es gilt jemanden zu finden, der die Platine routet, bestellt, bestückt, Software aufspielt und testet. Ist das getan und es sind keine Fehler drin. Kann er mehr Platinen ordern und diese für Forenmitglieder bestücken.
Da sich aber schon mit der alten Version keiner gefunden hat, bleibts an mir hängen oder keiner machts :-/ (http://www.klangfuzzis.de/showthrea...Bauanleitung&p=4115158&viewfull=1#post4115158)
Das würde jetzt also laufen wie beim Kickstarter, bloß aufn Fuzzi
Damit sich das alles Lohn such ich mindestens 10 Leute die sich erst mal unverbindlich bereit erklären mir einen abzunehmen. Dann Bestellt ich eine Demoplatine und werde diese Testen. Anschließend sammele ich das Geld von euch ein und werde die Bauteile bestellen (nein ich werde sicher nicht als Student 500 € Bauteilwert in Vorleistung gehen =) ). Da ich kein Unbekannter bin, sollte das für euch aber kein Problem sein.
Also hier mein Angebot:
Eine bestückte Leistungsmesser-Platine mit der Hintergrundbeleuchtung blau oder weiß:
78 €
Eine bestückte Leistungsmesser-Platine mit ein Hintergrundbeleuchtung außer blau oder weiß:
70 €
Wie ihr seht, gibt’s auch wieder Display in Wunschfarbe…
*Durchsichtig, nimmt Beleuchtungsfarbe an
Die Beschreibungs PDF die ich mal für den Leistungsmesser erstellt habe, ist für die aller ersten Versionen und sollte nicht mehr zu sehr für voll genommen werden.
Gebraucht wird zusätzlich zum Strommessen ein Shunt in der Plusleitung. Den richtigen Shunt zu wählen ist sehr sehr simple geworden und wenn ihr daneben liegt, passiert auch nichts schlimmes, dank der Software.
Wer kein Strom messen will (nur Spannung) brauch keinen Shunt. Aber dann geht natürlich auch keine Leistung zu messen =)
Was braucht man also noch für den Leistungsmesser:
Einen Shunt von zB. Conrad.
Kabel auf die man die Crimpkontakte pressen kann und auf die Steckkontakte der Schaltung streckt. Bei der letzten Version habe ich noch die Kabel für alle gepresst. Das war der Supergau und hat ewig gedauert. Wenn ich das Kabel und die Crimpkontakte mit beilegen soll, müsst ihrs sagen…
Also wie ihr seht ist der Plan noch nicht zu Ende gestrickt und jeder der am Angebot ernsthaftes Interesse hat, ist aufgefordert hier im Beitrag noch mit zu stricken oder Fragen zu stellen.
Zur Diskussion möchte ich auch noch eine zweite Messstelle stellen. Ich bin mir nur nicht ganz sicher ob die Bauteile noch auf die Leiterplatte passen (und ob ihr den Aufpreis haben wollt). Könnte man zB. Strom Lichtmaschine und Strom Endstufe messen. Da der Strom bidirektional gemessen werden kann, könnte man auch den Batterieladestrom und -entladestrom messen.
So, jetzt seid ihr dran…
Grüße
Basti
um den Baubericht von Diskussionen fern zu halten, geht es hier erstmal weiter...
da immer mal wieder Anfragen wegen dem Leistungsmesser kommen, habe ich mal einen neuen Schaltplan gemacht. Der alte Leistungsmesser wurde ja von mir immer nur mit Hand umgelötet, auf das neue System. Heraus kam der Schaltplan wie im Bild unten zu sehen. Um zu schauen ob das auch alles passt, habe ich die Bauteile schon mal platziert. Das Neue daran ist, alles findet hinter dem Display Platz… Also keine Zusatzplatine mehr, die mit der Displayplatine verbunden werden muss.
Außerdem muss mit der neuen Platine die Software nur minimal angepasst werden. Das war ein weiterer Anspruch an mich, um überhaupt damit wieder anzufangen, da ich nicht die Zeit finde meine Programme großartig anzupassen.
Weiterhin werde ich einen gewissen Teil der Software veröffentlichen. Habe ich ja im Parallel-Thread bereits angefangen. Neu hinzu kommt noch die PC Software, die die Daten mit Graphen präsentiert. Da ja einige Informatiker und Hobbyprogrammierer im Forum unterwegs sind, hoffe ich auf rege Weiterentwicklung. Von mir auf GPL lizensiert kann jeder der die Software verbessert dazu aufgefordert werden, den Quellcode herauszurücken. Ich denke das ist eine feine Sache und führt zu netten Weiterentwicklungen in der Richtung! Quellcode Upload folgt...
Okay, zurück zur Platine…
Die könnte so wie die im Angehangenen Bild aussehen…. Nur das man die noch routen muss. Wer sich das nicht vorstellen kann, hier ein kurzer Einblick:
Das Display ist vorn angelötet und der rote Taster befindet sich direkt daneben. Links unten und rechts oben befinden sich zwei Befestigungslöcher für die Platine. Alle weiteren Bauelemente verbergen sich auf der Rückseite. Darunter ein zweipoliger Anschluss für die Spannungsversorgung der Platine. Also Zündungsplus und Masse. Ein zweipoliger Anschluss um die Clipping-Messung der Bassendstufe anzuschließen. Hier kommen die Drähte der Lautsprecherterminals dran… (wer das will) und dann natürlich ein dreipoliger Anschluss für die Strom und Spannungsmessung an einer beliebigen Messstelle.
Die USB Schnittstelle die man mit dem PC Verbinden kann, sitzt natürlich etwas bescheiden, da hatte ich aber noch keine andere Idee. Vielleicht hat ja jemand eine besser. Das USB Kabel würde also hinter der Platine/Display unten herausstehen. Es gibt aber Winkelkabel. Nur leider sind die auch nicht soo schlank. Da muss man sich also am Einbauplatz, nach unten Platz lassen!
Die Software wird sich nicht ändern. Es gibt 4 Displaymenüs pro Messstelle. Da es nur eine Messstelle gibt. Also genau 4 Menüs die mit dem Taster weitergeschalten werden. Maximalwerte für Strom und Minimalwerte für Spannung, werden wie immer solange gemerkt, bis die Schaltung neugestartet wird, oder der Taster für >1,5 Sekunden betätigt wird (reset).
Menüaufbau, siehe hier: http://www.klangfuzzis.de/showthrea...Bauanleitung&p=4014372&viewfull=1#post4014372
Wird USB angesteckt, sieht man auf dem Display nur: USB Connected oder so was… Dann kann man die PC Software nutzen… dazu gibt’s hier das YouTube Video:
http://www.youtube.com/watch?v=UYjd_vqZcJc
So, also was gibt’s noch zu tun, damit es einen neuen Leistungsmesser gibt?
Es gilt jemanden zu finden, der die Platine routet, bestellt, bestückt, Software aufspielt und testet. Ist das getan und es sind keine Fehler drin. Kann er mehr Platinen ordern und diese für Forenmitglieder bestücken.
Da sich aber schon mit der alten Version keiner gefunden hat, bleibts an mir hängen oder keiner machts :-/ (http://www.klangfuzzis.de/showthrea...Bauanleitung&p=4115158&viewfull=1#post4115158)
Das würde jetzt also laufen wie beim Kickstarter, bloß aufn Fuzzi
Damit sich das alles Lohn such ich mindestens 10 Leute die sich erst mal unverbindlich bereit erklären mir einen abzunehmen. Dann Bestellt ich eine Demoplatine und werde diese Testen. Anschließend sammele ich das Geld von euch ein und werde die Bauteile bestellen (nein ich werde sicher nicht als Student 500 € Bauteilwert in Vorleistung gehen =) ). Da ich kein Unbekannter bin, sollte das für euch aber kein Problem sein.
Also hier mein Angebot:
Eine bestückte Leistungsmesser-Platine mit der Hintergrundbeleuchtung blau oder weiß:
78 €
Eine bestückte Leistungsmesser-Platine mit ein Hintergrundbeleuchtung außer blau oder weiß:
70 €
Wie ihr seht, gibt’s auch wieder Display in Wunschfarbe…
| Displaytypen |
| Schrift durchsichtig*, Hintergrund schwarz |
| Schrift schwarz, Hintergrund durchsichtig* |
| Schrift schwarz, Hintergrund grün/gelb (nicht beleuchtbar) |
| Schrift durchsichtig*,Hintergrund blau |
| Schrift durchsichtig*,Hintergrund gelb/grün |
*Durchsichtig, nimmt Beleuchtungsfarbe an
| Beleuchtungsfarben |
| blau |
| weiß |
| gelb/grün |
| amber |
| rot |
Die Beschreibungs PDF die ich mal für den Leistungsmesser erstellt habe, ist für die aller ersten Versionen und sollte nicht mehr zu sehr für voll genommen werden.
Gebraucht wird zusätzlich zum Strommessen ein Shunt in der Plusleitung. Den richtigen Shunt zu wählen ist sehr sehr simple geworden und wenn ihr daneben liegt, passiert auch nichts schlimmes, dank der Software.
Wer kein Strom messen will (nur Spannung) brauch keinen Shunt. Aber dann geht natürlich auch keine Leistung zu messen =)
Was braucht man also noch für den Leistungsmesser:
Einen Shunt von zB. Conrad.
Kabel auf die man die Crimpkontakte pressen kann und auf die Steckkontakte der Schaltung streckt. Bei der letzten Version habe ich noch die Kabel für alle gepresst. Das war der Supergau und hat ewig gedauert. Wenn ich das Kabel und die Crimpkontakte mit beilegen soll, müsst ihrs sagen…
Also wie ihr seht ist der Plan noch nicht zu Ende gestrickt und jeder der am Angebot ernsthaftes Interesse hat, ist aufgefordert hier im Beitrag noch mit zu stricken oder Fragen zu stellen.
Zur Diskussion möchte ich auch noch eine zweite Messstelle stellen. Ich bin mir nur nicht ganz sicher ob die Bauteile noch auf die Leiterplatte passen (und ob ihr den Aufpreis haben wollt). Könnte man zB. Strom Lichtmaschine und Strom Endstufe messen. Da der Strom bidirektional gemessen werden kann, könnte man auch den Batterieladestrom und -entladestrom messen.
So, jetzt seid ihr dran…
Grüße
Basti
hätte wohl auch Interesse.
