Aktivlautsprecher mit integriertem Subwoofer und DSP

[Mister Cool]

Gibt es noch einige Detailfotos?

Was hättest Du den gerne als Detailfoto?

Einiges kommt noch spätr dazu, wenn die Sub-Kisten fertig werden



[Denis]

Das Oberflächenfinisch ist interessant.
Wie ist die Lackierung der Träger geworden? Des Sockels?

Gerne auch wenn alles fertig ist.



[Mister Cool]

Mache ich, wenn es fertig ist



[Denis]

Danke
Ist ein sehr interessantes Projekt, bin sehr gespannt



[Mister Cool]

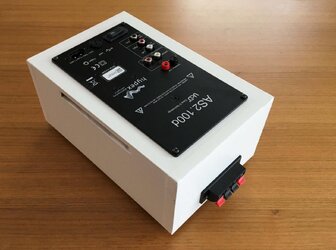

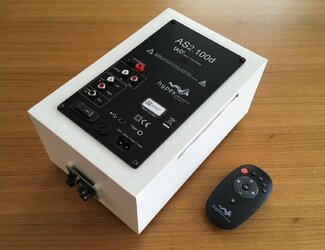

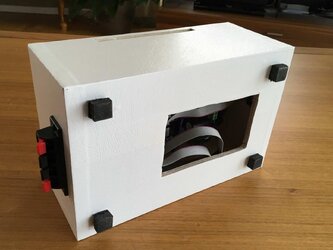

Gestern ist die "Steuerzentralle" gekommen. Ich habe für das Hypex Modul ein Gehäuse gebaut, das zusammen mit den Subwoofer-Modulen irgendwo versteckt wird. Die Bedienung geht dann per Fernbedienung oder über das ausgelagerte Tastenfeld (Verbindung per Flachkabel). Zur Zeit klebt es noch am Gehäuse.



[Mister Cool]

Und hier kommt der erste Testaufbau.

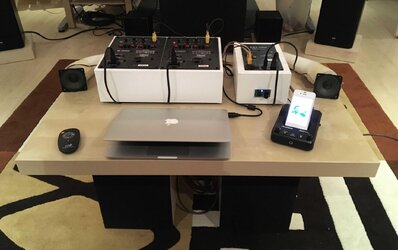

Da die Lautsprecher (Subwoofer) noch nicht fertig sind, mussten Ersatzchassis angeschlossen werden. Achte auf die fantastischen Bang&Olafsen Satelliten, auf deren besonderes Gehäuse (ausgebaut aus einem alten Fernseher) und auf die zwei fetten Subwoofer unter dem Tisch ;-)

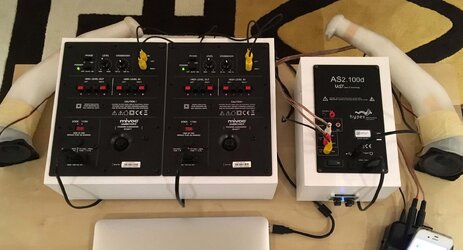

Die Mivoc-Submodule haben damit einen "kurzen Prozess" gemacht



Alles funzt, eingespeist sowohl Analog als auch per USB



[Mister Cool]

Hier die ersten Impressionen nach dem finalen Anstrich mit einem Effekt-Spray Struktur von Dupli-Color

Das hat dem Junior so gut gefallen, dass die Hauptlautsprecher getrennt von den Subwoofer aufgestellt werden. Also eine schnelle Planänderung -> die zwei Subwoofer werden "unauffällig" in zwei Bücherregale integriert und die Lautsprecher wie zwei Klangskulpturen davor gestellt



[Mister Cool]

So sieht die Planänderung aus -> die Subwoofer sollen getrennt von den Hauptlautsprechern in die Lücken links und rechts neben dem Schrank integriert werden.

Dadrüber kommt ein Regal und unter dem Regal sollen die Lautsprecher passen, falls man sie zurückstellen will. Damit kommt man auf ein Sub-Gehäuse, das relativ flach wird (20cm) aber eine Höhe von 1,3m hat. Dann sehen die mächtigen 12" fast zierlich aus

Die Bretter sind zugeschnitten und es ging los mit dem "Gitter Pressen"
Die Chassis sollen mit einem Akustikstoff-Ring verdeckt werden. Dazu reicht eine 2cm breite Kunstoffleiste, schwarz lackiert und mit einem Akustikstoff bezogen (an den Rändern einfach mit einem Baukleber geklebt).

Die Bilder sprechen für sich

Das passt



[Mister Cool]

Das große Finale

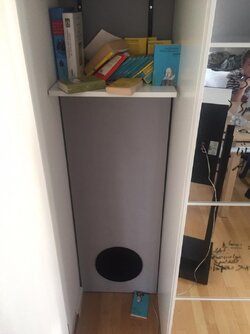

Die Subkiste ist fertig bestückt und anschliessend in der Wandfarbe gestrichen

Hier alles zusammen - für ursprünglich angedachten "Komputerlautsprecher" sind recht groß geworden
Zum richtigen Hören werden die Hauptlautsprecher an den Schreibtisch geschoben...

... und bei Bedarf in die Ecke unter dem Regal gestellt

Durch die Flache Bauweise und die Wandfarbe sind die Subwoofer recht unauffällig geworden. Nur die runden Blenden signalisieren: da ist was

Das ändert sich schlagartig, sobald man sie einschaltet, dann melden sie sich gewaltig!



[DerFlo]

Klasse. Auf deinen ersten Bildern dachte ich tatsächlich, dass die Woofer noch fehlen würden.

Schick schick!

Gruß
Flo



[Mister Cool]

Ach ja, die habe ich noch vergessen



[Denis]

Wow. Sieht echt gut aus.



[DerFlo]

Die Idee mit den Knaufmodulen ist auch gut.



[chris321]

Vorsicht bei 3-Wege Boxen und BR für den MT. In dem Fall benutzt der Bass die Mitteltonkiste als Helmholz-Resokiste und moduliert den MT "von hinten". Das klingt schrecklich unpräzise. MT sollten immer in geschlossenen Kisten auf Qtc unter 0,6 laufen und (auch bei aktiver Trennung) per passivem LCR (Saugkreis) impedanzlinearisiert werden, insbesondere dann, wenn man sie tief trennen möchte. (Falls man es "richtig" machen will und Geld genug dafür hat).

Hallo Klaus,

ih hab dazu mal eine Frage. Das mit der Güte von <0,6 und dem kontrproduktiven Helmholzresonator leuchtet mir ja ein.
Aber ... warum eine Impedanzlinearisierung per LCR, wenn keine passive Weiche vorgeschaltet ist. Welche Eigenschaft des Systems wird dadurch positiv beeinflusst?

Gruß
Christoph



[Mister Cool]

Welche Eigenschaft des Systems wird dadurch positiv beeinflusst?

Ich denke, die eigenschaft ist klar -> wie der Name sagt "impedanz" -> somit stellt der Lautsprecher/das Chassis für den Verstärker die gleiche Last entlang des ganzen Frequenzgangs. Nur welche klangliche Auswirkung hat es in dem Fall?



[komet]

Eine schwankende Impedanz stell für den Amp eine komplexe Last dar. Je nach Schaltprinzip und Gegenkopplungsgrad kann er damit mehr oder weniger gut umgehen. Das kann (nichtharmonische) Verzerrungen verursachen -> der Klang tendiert damit ins strenge/schrille/plärrende. Speziell bei der Grundresonanz des TT wird der Bass mit LCR meist trockener/ kontrollierter klingen.



[Mister Cool]

Das passiert, wenn man ein Soundtrack spielen lässt und in Bisschen Gas gibt. Schön in Reihe aufgestellten Bücher verselbstständigen sich und fallen vom Regal runter



Unfaßbar, was ein 50€ Chassis an einer 80W Endstufe anrichten kann



[Fred]

Stehende (oder liegende) Wellen, auch Raummoden genannt ?



[Snuggler]

Oder Gehäuse nicht richtig befestigt. Bringt zuhause genauso viel wie im Auto.
(Vielleicht nicht ganz so viel, da die Karosse mehr Körperschall auf den Sitz überträgt.)



[chris321]

Eine schwankende Impedanz stell für den Amp eine komplexe Last dar. Je nach Schaltprinzip und Gegenkopplungsgrad kann er damit mehr oder weniger gut umgehen. Das kann (nichtharmonische) Verzerrungen verursachen -> der Klang tendiert damit ins strenge/schrille/plärrende. Speziell bei der Grundresonanz des TT wird der Bass mit LCR meist trockener/ kontrollierter klingen.

Ok.
Weiter - mit "bedingt OT" - stellt sich mir die Frage ob eine digitale Endstufe z.B. PDX F4 sich beim MT davon beeindrucken lässt. Ich würde das mal ausprobieren wollen, wenn es denn eine potenzielle Verbesserung bringen könnte.
