Konzept für einen aktiven Hornlautsprecher

[Mister Cool]

Zwei versetzt angetackerte Schichten „IKEA Decke“ als Dämmung ...



... das Chassis festgeschraubt....



und dann gab es - wie die Kraftwerksbauer es nennen - First Fire.

Es funzt



[Kellerklausi]

Das sieht schon mächtig aus ... genau mein Geschmack!



[((( atom )))]

Geil!

..der Fernseher dagegen, kommt auch gut!



[Mister Cool]

Jetzt habe ich ein kleines Problem mit den Messungen.
Mir fehlt mein Junior, der mir helfen würde, diese Dinge aus dem Keller in den Garten zu schleppen, um dort ein paar Freifeld-Messungen durchzuführen (um das ganze zu linerarisieren). Die Messungen in dem Raum sind natürlich ziemlich "zappelig" (Raummoden).

Hier jeweils links/rechts gemessen in 1m Abstand und links+rechts am Hörplatz



[Mister Cool]

Das Wetter macht mit, also muß man es nutzen und Gas geben. Das Holz ist fertig (inkl. Verstrebung des MT-Gehäuses)

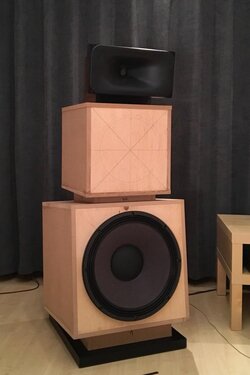

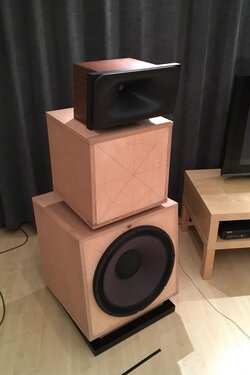

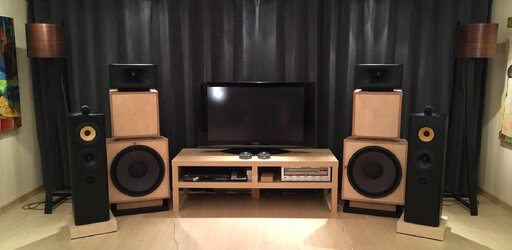

Hier die ersten „Gruppenfotos“

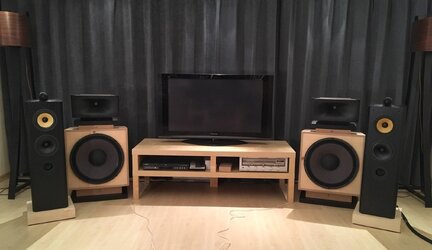

Die neuen sehen etwas „erwachsener“ aus



Morgen ist die Innendämmung dran. Dabei habe ich an zwei Lagen Alubuthyl gedacht, dadrüber Noppenschaumstoff und das ganze mit „IKEA Decke“ gefüllt.

Fröhlich und heiter, basteln wir weiter...



[Mister Cool]

Manchmal kommt es auf die „inneren Werte“ an

Die MT Kisten sind ordentlich verstrebt

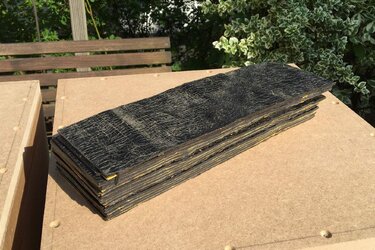

Von dem alten Benz Projekt ist mir eine Matte Buthyl übrig geblieben, also wurde sie doppellagig zwischen den Streben verklebt





Dann kam der Noppenschaumstoff ...

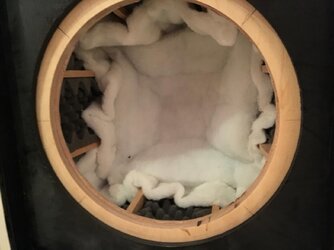

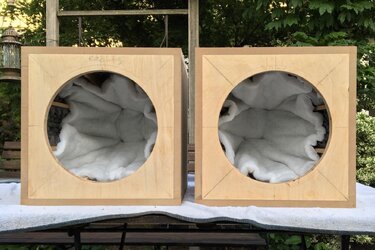

... und zum Schluß die IKEA Decke





Ich muß endlich die MT Chassis bestellen



[Moe]

dynamisch wird das auf jeden Fall



[Snuggler]

Sieht gut aus.
Wird danach Zeit für eine neue Referenzkurve.



[Mister Cool]

Ich bin auch gespannt, ob die letzte Kurve, die ich mittels Acourate gefunden habe, auch für diese Lautsprecher geeignet wird. Immerhin, ich habe sie auch in Auto verpflanzt, und den DSP seit dieser Zeit nicht mehr angefasst
Das will ja was heißen



[((( atom )))]

Die Kurve wird durch das völlig andere Abstrahlverhalten der Lautsprecher deutlich anders ausfallen. Ich komme mit Kalotten-Lautsprechern immer auf ca. 6 dB Abfall 1 kHz zu 20 kHz und mit Constant Directivity i.d.R. auf 3 dB. Das liegt daran, dass in die "Referenzkurve" einfach der Hallanteil des Raumes mit einfließt und dieser ist mit CD kontrolliert und führt zu andren Ergebnissen. Ist so meine Erfahrung.

Ich würde mal tippen, dass die Tief-/Mitteltöner stärker gedämpft werden wollen. Das Gehäuse ist halt einfach groß.



[Mister Cool]

Ich würde mal tippen, dass die Tief-/Mitteltöner stärker gedämpft werden wollen. Das Gehäuse ist halt einfach groß.

Meinst Du mehr Flies Füllung ?



[Snuggler]

Die Mitte muß mehr gefüllt werden.



[Mister Cool]

Also noch ein Kopfkissen



[Snuggler]

Genau. Das Vlies bringt in der Mitte am meisten.



[((( atom )))]

Na ich würde einfach genug Kopfkissen bereit halten, wenn der Treiber dann eintrifft und die beste Füllung erhören. ist einiger Aufwand, aber geht eigentlich gar nicht anders..



[Mister Cool]

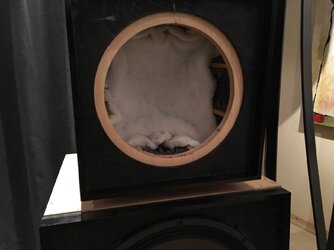

Jetzt sollte es gut sein, oder?



[((( atom )))]

Kann ich von hier aus nicht hören..



[Mister Cool]

Kann ich von hier aus nicht hören..

Wenn es soweit ist, würde ich mich über ein "Vorort-Besuch" freuen. Dann kannst Du es "von hier aus" hören. Das arangieren wir mal



[Mister Cool]

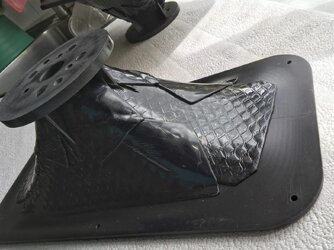

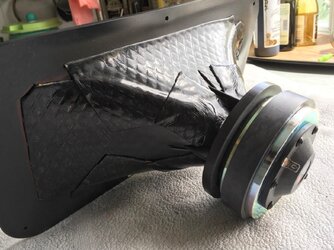

Damit die Kunststoffhörner nicht tröten, habe ich sie mit Buthyl stillgelegt...

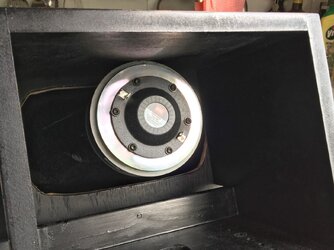

... und an die „Bodenminen“ geschraubt





Ich glaube, heute gibt es die erste Messung



[DerFlo]

Wird sicher sehr spaßig werden! Bin schon ein bisschen neidisch
