Wo liegen die Kniffe bei einer Bandpass-abstimmung?

[Bassini]

ich hab nochmal google durchgeflügt und noch etwas mehr raus bekommen

fs: 29
Qts 0,45
Qes 0,48
Qms 8,5
Vas 52
Xmax 15mm
wirkungsgrad 92
impedance 4 ohm (doppelschwinger)
leistung 200rms/400max



[Denis]

Hallo,
Ist ein Orion HCCA 10.4 Bandpasstauglich?

TSP:
http://www.directeddealers.com/manuals/ ... MLweb2.pdf

fs: 44.3 Hz
qts: 0.48
qes: 0.52
qms: 5.99
vas: 8.98 Liter

Soll ein Mondeo Limo

Freue mich auf Hilfe.



[wing]

@D-Blade: Ich brauch den kompletten Satz, z.B. auch SD, BL, Mms,...
@Denis: Bei den Parametern passt irgendetwas nicht. Ein Cms von 0,000057mm/N hab ich bis jetzt bei noch keinem Sub gesehen. Da könnte man sich ja dann schon fast drauf stellen. Besonders bei einem x-Max von 25mm one Way.

Mfg



[Denis]

ich meine ich habe alles richtig "abgeschrieben".

Schau mal kurz in die PDF rein, vielleicht hab ich da was durcheinander gebracht?

Real ist der Sub (uneingespielt) sehr Hart aufgehängt, wenn du da die Membran bewegen willst musst du schon ordentlich Kraft aufwenden.

LG



[devildriver85]

Kann evtl auch noch jemand meine frage beantworten?

Dazu kommt dann noch das mein Port bauartbedingt auf das chassis zeigt! Habe ich deswegen Luftgeräusche und was mache ich dagegen?



[Denis]

Habe die Daten mal einfach Kopiert:


Thiele/Small Parameters
Fs (free-air resonance) : 44.31Hz
Vas (equivalent compliance, cu. ft.) : 0.31699
Vas (equivalent compliance, liters) : 8.98
Qms (Q, mechanical) : 5.99
Qes (Q, electrical) : 0.52
Qts (total driver Q) : 0.48
Re (DC resistance) : 7.4
Z (nominal impedance) : 4 x 4 ohms
Le (inductance, mh) : 2.93
Efficiency (1W @ 1M) : 83.66dB
Xmax (one way linear excursion) : 1.01948
Pe (continuous power handling) : 1500 watts
Peak Power Handling : 3000 watts
Mms (total moving mass) : 225
Cms (mechanical compliance, mm/N) : 0.000057
Bl (motor strength, Tesla-M) : 29.86
Sd (effective radiating area, sq. cm.) : 333.29
Sd (effective radiating area, sq. in.) : 51.366
Frequency Range : 33Hz-100Hz
Energy Bandwidth Product (EBP) : 85



[wing]

Cms (mechanical compliance, mm/N) : 0.000057

Das steht in der .pdf falsch drin. Ich hatte schon in die pdf geguckt.
Wenn man 2 Nullen weg nimmt passt es auch mit der Reso überein. Ich wage mich dennoch nicht so richtig darüber zu urteilen. Bin ja nicht der Fortissimo. Hattest du den schonmal in einem geschlossenen Gehäuse?

@devildriver:
Ja, ich denke ein 12W3 sollte sich lohnen
Mit der Dämmung hab ich keine Ahnung. Sagt ja jeder auch was anderes. Am besten ausprobieren!
Und Luftgeräusche solltest du nicht haben, wenn der Port einen ausreichenden Querschnitt hat!
Grüße



[devildriver85]

Der Port hat eine Größe von 250cm2 und eine Länge von 17 cm wurde mir so von didi empfohlen.
Denke für den w3 bräuchte ich sowieso einen größeren Port Empfehlungen?
Ok noppenschaum ist bestellt werde ich mal testen.



[wing]

Dann mach für den W3 300cm² und ca. 19cm. Die Länge musst du eh später ausmessen, also den Frequenzgang.



[Denis]

Der HCCA ist vom Kollegen und wartet noch auf den Einbau.

Er wollte eigentlich nur eine Kiste in den geschlossenen KR packen, ich konnte ihn aber überreden über einen Bandpass nachzudenken

Nur ist hier leider die Frage wie groß...

LG



[Wolf]

Wenn der im GG läuft: doppeltes Volumen ventiliert und einfach mal schaune wie der Port sein muss. Denke mal: Gross wie möglich bei den Hubreserven.



[wing]

Qtc=0,707 bei ca. 7 Litern..

Gib ihm wenn schon denn schon so ungefähr 20 Liter geschlossen, 40 Liter ventiliert, 300cm² bei 30cm Länge.

Keine Ahnung ob das passt, so würde ICH es aber probieren!

P.s. irgendwie ein sehr interessantes Chassis. Wenn ihr es nicht mehr braucht, nehm ich es.

Grüße



[Wolf]

Der ist absolut nen BR Woofer. 6th BP? ^^



[Denis]

P.s. irgendwie ein sehr interessantes Chassis. Wenn ihr es nicht mehr braucht, nehm ich es.

Grüße

Als ich das Chassis gestern befingert habe, kam ein großes habenwill Gefühl für den 15er auf

LG



[wing]

bei 25mm one Way reicht auch ein 12" oder 10" zum Spaß haben!



[Denis]

der 10er sieht aber rein von der Membranfläche "mikrig" aus

25mm müsste aber nur der lineare Hub sein, real geht laut diversen youtube vids deutlich mehr,

Ich hoffe das Ding ist Bandbasstauglich...ansonsten irgendwie in Fußraum verfrechten ;(

LG



[wing]

Ich denke, wenn man das Hubvolumen betrachtet, wird der 10" so einige 15" in die Tasche stecken. Meinen übrigens auch...



[devildriver85]

@ wing erstmal danke für deine antworten hoffe ich bekomm das so hin das es mir dann zusagt.

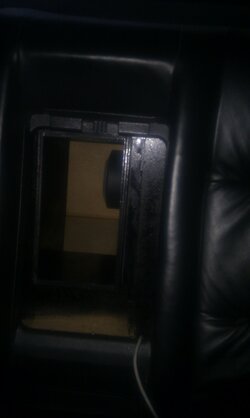

Hab nochmal ein Foto eingefügt wie es jetzt aussieht.
Ist leider etwas unscharf
Sent from my HTC Desire using Tapatalk



[Denis]

Habe die Daten mal einfach Kopiert:


Thiele/Small Parameters
Fs (free-air resonance) : 44.31Hz
Vas (equivalent compliance, cu. ft.) : 0.31699
Vas (equivalent compliance, liters) : 8.98
Qms (Q, mechanical) : 5.99
Qes (Q, electrical) : 0.52
Qts (total driver Q) : 0.48
Re (DC resistance) : 7.4
Z (nominal impedance) : 4 x 4 ohms
Le (inductance, mh) : 2.93
Efficiency (1W @ 1M) : 83.66dB
Xmax (one way linear excursion) : 1.01948
Pe (continuous power handling) : 1500 watts
Peak Power Handling : 3000 watts
Mms (total moving mass) : 225
Cms (mechanical compliance, mm/N) : 0.000057
Bl (motor strength, Tesla-M) : 29.86
Sd (effective radiating area, sq. cm.) : 333.29
Sd (effective radiating area, sq. in.) : 51.366
Frequency Range : 33Hz-100Hz
Energy Bandwidth Product (EBP) : 85

keiner eine Idee?

LG



[Gundis]

Habe die Daten mal einfach Kopiert:

......

keiner eine Idee?

LG

Versuchs einfach mit 25/50 und stimm ihn dann so ab das du mit EQ/Weiche gegen ihn ankommst....
Ich find den Thread langsam echt ermüdend Is doch eig ganz einfach... 20/40 25/50 30/60 35/70 usw... Bauen, Entzerren/Feinabstimmen und Fertig ...
Entweder es funktioniert oder eben nicht
