Wo liegen die Kniffe bei einer Bandpass-abstimmung?
- Ersteller doomgenick
- Erstellt am
Gundis
Teil der Gemeinde
- Registriert
- 24. Aug. 2009
- Beiträge
- 2.999
- Real Name
- Felix
derby1976 schrieb:
Aber das kann man mit dem Gehäuse Viel besser "simulieren" als in der Theorie...
Is nicht Böse gemeint gewesen!
Nur hier darüber Fachzusimpeln ob es geht oder nicht bringt dich halt nicht wirklich weiter.
Den in der Praxis sieht vieles anderes aus.
Ausrichtung, Abstimmung, usw wirken sich in der Praxis extremst auf das Resultat aus .
------Tante Edit----
Was die Weiche betrifft bleibt dir eh überlassen ... Das Klangliche Optimum kann in der Praxis weit weg liegen von dem was man haben will ...
Einfach mal weniger messen und mitn Ohren arbeiten *G*
psyke
Teil der Gemeinde
- Registriert
- 28. Okt. 2010
- Beiträge
- 3.571
- Real Name
- Stefan
Ich hab ehrlich versucht mich einzulesen, stehe aber noch einwenig auf dem Schlauch :-(
Ich möchte evtl einen Bandpass mit 2 x 10w6v2 bauen, kann es evtl sein das ich mich da etwas übernehme und das Ding am Ende riesengross wird?....
Hat evtl jemand die Volumina und Portlänge sowie Fläche zur Hand? Das wär klasse
Ich möchte evtl einen Bandpass mit 2 x 10w6v2 bauen, kann es evtl sein das ich mich da etwas übernehme und das Ding am Ende riesengross wird?....
Hat evtl jemand die Volumina und Portlänge sowie Fläche zur Hand? Das wär klasse
W
Wolf
Guest
Volumina sollten grob 25l GG pro Woofer und um 50l für den Ventilierten teil werden.
also 50/100
Wird recht gross, ja!
also 50/100
Wird recht gross, ja!
Ich spiele auch mit dem Gedanken meine Woofer in nen Bandpass einzubauen.
Evtl sogar mit zwei Stück. Die Kiste würde dann riesig.
Hab daher die Idee, die beiden Woofer push-pull anzuordnen. könnte ja dann das Gehäuse halb so groß bauen.
Hat da jemand Erfahrungen, spricht was dagegen?
Sind übrigens Alpine SWX1242d.
Grüße
Carsten
Evtl sogar mit zwei Stück. Die Kiste würde dann riesig.
Hab daher die Idee, die beiden Woofer push-pull anzuordnen. könnte ja dann das Gehäuse halb so groß bauen.
Hat da jemand Erfahrungen, spricht was dagegen?
Sind übrigens Alpine SWX1242d.
Grüße
Carsten
Fortissimo
CoAdmin
- Registriert
- 14. Sep. 2003
- Beiträge
- 13.406
- Real Name
- Didi
Denis schrieb:
PushPull-Compound ist die richtige Bezeichnung.
1. 3 dB weniger Wirkungsgrad
2. dafür Gehäuse nur halb so groß
3. Maximalpelgel nicht mehr als mit einem Woofer
4. Portlänge wird lästig lang
Also fürs halbe Volumen das doppelte (2 Woofer 2 Endstufen) ausgegeben für gleichen Pegel
...wobei es nichtmal das halbe Volumen ist....der längere Port und der 2.Woofer nehmen ja auch Platz weg.
derby1976 schrieb:
Der 10W7 verhält sich wie ein 12"
...also 30+60 Liter Port 350cm² mit Länge von 26cm
ich hab mir für den HX300 D ein Testgehäuse gebaut.
Nun habe ich mich beim Bauen aber auf die Angaben für den HX300 (ohne D) konzentriert, sprich:
30+60, 250cm² Port 17cm.
In einem Post (den ich leider erst später gelesen habe) stand mal was, dass der "D" weniger Hubraum hat und der Port länger müsste. Kann das mal jemand in Zahlen ausdrücken? Muss ich noch mal umbauen?
Viele Grüße
Nun habe ich mich beim Bauen aber auf die Angaben für den HX300 (ohne D) konzentriert, sprich:
30+60, 250cm² Port 17cm.
In einem Post (den ich leider erst später gelesen habe) stand mal was, dass der "D" weniger Hubraum hat und der Port länger müsste. Kann das mal jemand in Zahlen ausdrücken? Muss ich noch mal umbauen?
Viele Grüße
devildriver85
Teil der Gemeinde
- Registriert
- 20. Dez. 2010
- Beiträge
- 169
Leute wie kommt es das wenn die Heckklappe offen ist mehr bass da ist? Was läuft falsch
W
Wolf
Guest
Nichts...ist bei der Tür oft auch so.... aber meist nur tiefer, nicht lauter.
devildriver85
Teil der Gemeinde
- Registriert
- 20. Dez. 2010
- Beiträge
- 169
Also mir kam das schon verdammt viel vor! Hatte Kofferraum und beide Türen offen aber wenn das normal ist bin ich ja beruhigt! Muss ja auch noch alles abstimmen
Fortissimo
CoAdmin
- Registriert
- 14. Sep. 2003
- Beiträge
- 13.406
- Real Name
- Didi
bngbR schrieb:ich hab mir für den HX300 D ein Testgehäuse gebaut.
Nun habe ich mich beim Bauen aber auf die Angaben für den HX300 (ohne D) konzentriert, sprich:
30+60, 250cm² Port 17cm.
In einem Post (den ich leider erst später gelesen habe) stand mal was, dass der "D" weniger Hubraum hat und der Port länger müsste. Kann das mal jemand in Zahlen ausdrücken? Muss ich noch mal umbauen?
Viele Grüße
Der D hat nicht weniger Hubraum....er spielt aufgrund seiner Parameter schon in etwas weniger Volumen als der ohne D.
Das Port muss nur dann länger sein, wenn bei gleicher Abstimmfrequenz und gleicher Portfläche die vent. Kammer kleiner ist.
Wenn Du 30+60 Liter gebaut ist passt das so....dem D hätten auch 25+55 Liter gereicht....fühlt sich aber auch in 30+60 sehr wohl.
Mahlzeit...
Wollte nächsten Monat meinen Kofferraum umbauen und dachte da an Bandpass System und Ankopplung durch Armlehne.
Momentan spielt der SWG-1244 in 30l Geschlossen was nicht schlecht ist aber ausbaufähig hoffe ich.
Durch eigene Berechnungen kam ich auf folgendes Ergebniss:

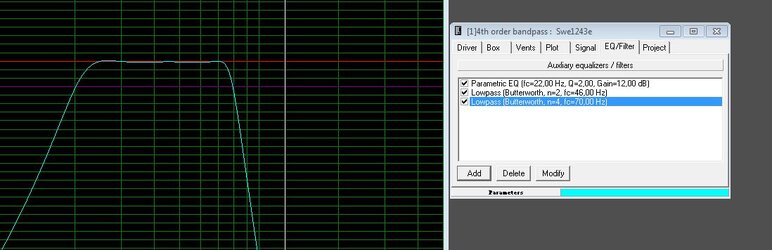

[attachment=0:2hxoe704]bp8.JPG[/attachment:2hxoe704]
Geschlossenes Volumen 50L und Reflex 80L bei 75er Tuning
Gibt es da irgendwelche Einwände was ich besser machen könnte oder reicht das so ?
Ist neben 3 anderen Kurven bisher die gradeste und sauberste die ich geschafft hab.
Wollte nächsten Monat meinen Kofferraum umbauen und dachte da an Bandpass System und Ankopplung durch Armlehne.
Momentan spielt der SWG-1244 in 30l Geschlossen was nicht schlecht ist aber ausbaufähig hoffe ich.
Durch eigene Berechnungen kam ich auf folgendes Ergebniss:
[attachment=0:2hxoe704]bp8.JPG[/attachment:2hxoe704]
Geschlossenes Volumen 50L und Reflex 80L bei 75er Tuning
Gibt es da irgendwelche Einwände was ich besser machen könnte oder reicht das so ?
Ist neben 3 anderen Kurven bisher die gradeste und sauberste die ich geschafft hab.
Anhänge
wing
Teil der Gemeinde
- Registriert
- 23. Mai 2010
- Beiträge
- 3.444
- Real Name
- Ingo
Ähm, hast du den Thread gelesen? Das ist vielleicht ein BP, aber keiner nach Fortissimo. Es geht übrigens auch nicht darum, den geradesten Verlauf zu bekommen, weil das Auto dann eh noch ein paar Einflüsse mit dazu gibt. Die genauen Einstellungen müssen gemessen werden!
Milan2000
verifiziertes Mitglied
- Registriert
- 13. Apr. 2009
- Beiträge
- 1.776
Tuning ist zu hoch - mach mal lieber 65Hz, da du die akustische Trennung elektrisch nicht großartig beeinflussen kannst und 75Hz mir (!) ein bissl hoch erscheint.
Dazu erscheinen mir die Volumina auch bisschen groß für nen 12er der von Hubraum etc. nicht grade in der JL W7 Liga spielt.
Simuliere erstmal den Woofer in GG und stimme das Gehäuse auf nen QTC von 0,7 ab. Dann nimmst das als geschlossene Kammer und verdoppelst das Volumen für die Ventilierte. Dazu das Tuning dann auf 65Hz und bei der Portfläche halt schon rel. groß.
Dazu erscheinen mir die Volumina auch bisschen groß für nen 12er der von Hubraum etc. nicht grade in der JL W7 Liga spielt.
Simuliere erstmal den Woofer in GG und stimme das Gehäuse auf nen QTC von 0,7 ab. Dann nimmst das als geschlossene Kammer und verdoppelst das Volumen für die Ventilierte. Dazu das Tuning dann auf 65Hz und bei der Portfläche halt schon rel. groß.
Ja ich hab mich durch den Thread gewurschtelt ...
Mit 40/80 sieht das ganze dann so aus (40 Closed für 0.7)

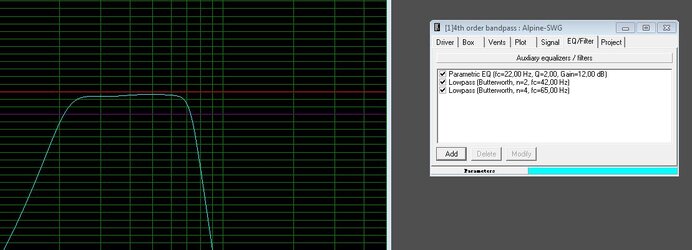

[attachment=1:3rtwh600]bp9.JPG[/attachment:3rtwh600]
bei 70er Tuning
und bei 65er

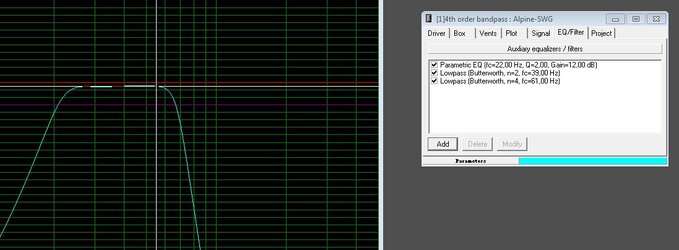

[attachment=0:3rtwh600]bp10.JPG[/attachment:3rtwh600]
Allerdings fällt der Bass bei 65er Tuning ja schon bei 60 Hertz stark ab ...
Und beim 70er Tuning ist es bisschen Besser
Weiss nich genau was ich jetzt tun soll deswegen ist mir ja euer Rat wichtig
Mit 40/80 sieht das ganze dann so aus (40 Closed für 0.7)
[attachment=1:3rtwh600]bp9.JPG[/attachment:3rtwh600]
bei 70er Tuning
und bei 65er
[attachment=0:3rtwh600]bp10.JPG[/attachment:3rtwh600]
Allerdings fällt der Bass bei 65er Tuning ja schon bei 60 Hertz stark ab ...
Und beim 70er Tuning ist es bisschen Besser
Weiss nich genau was ich jetzt tun soll deswegen ist mir ja euer Rat wichtig
Anhänge
Pug_87
Teil der Gemeinde
- Registriert
- 10. Jan. 2010
- Beiträge
- 695
Danke Konni
Ich weiß hab erst gestern meinen 12W6v2 ins Auto verbaut mit 90 Litern.
Dachte nur mit nem 12W3 und dann gleich zwei Stück könnte etwas ganz anderes dabei raus kommen.
Hast noch zufällig ne Empfehlung für nen geeigneten Verstärker?
Ich weiß hab erst gestern meinen 12W6v2 ins Auto verbaut mit 90 Litern.
Dachte nur mit nem 12W3 und dann gleich zwei Stück könnte etwas ganz anderes dabei raus kommen.
Hast noch zufällig ne Empfehlung für nen geeigneten Verstärker?
